AB JET s.r.o.

Realizace: 2024

Rozměry haly: 10,5 m x 57 m x 7,7 m

Společnost, která bude užívat navržený objekt, se zabývá obráběním kovů. Stávající prostory již kapacitně nevyhovovaly, proto vznikl požadavek na přístavbu ke stávajícímu provozu.

Přístavba haly

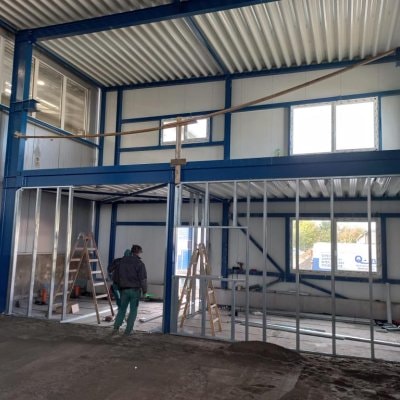

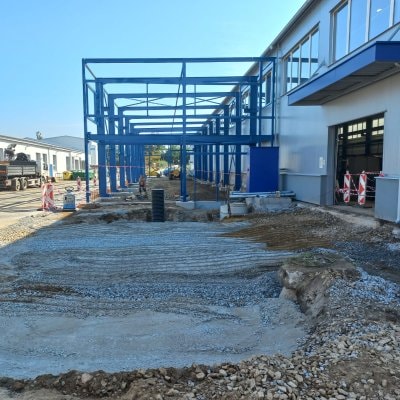

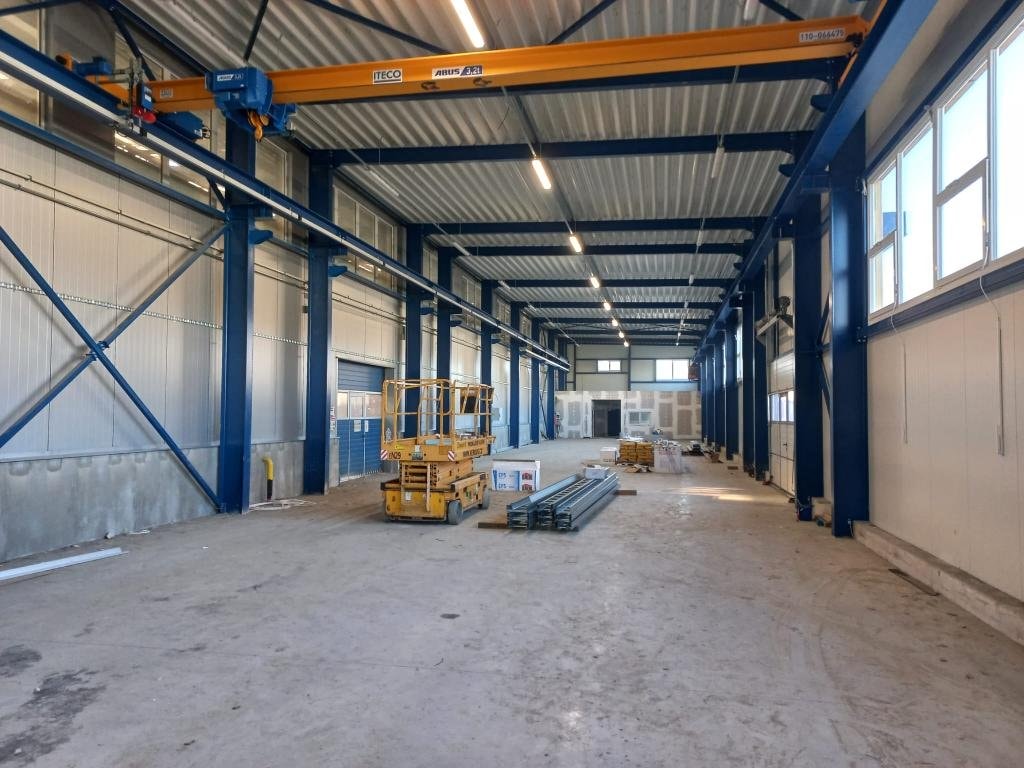

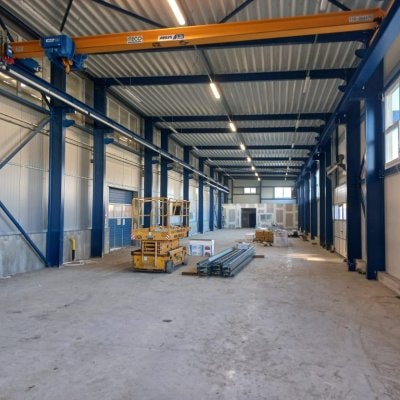

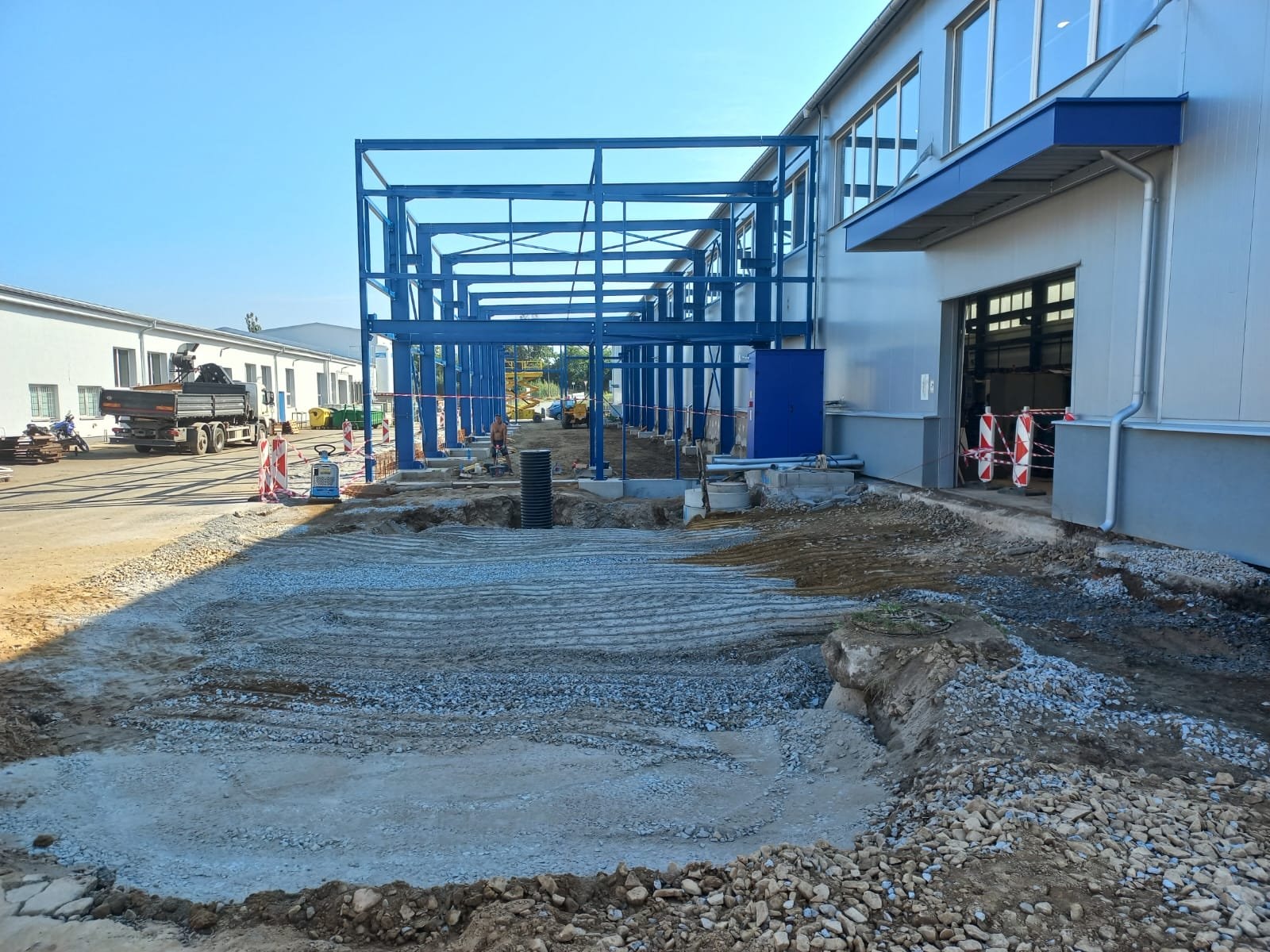

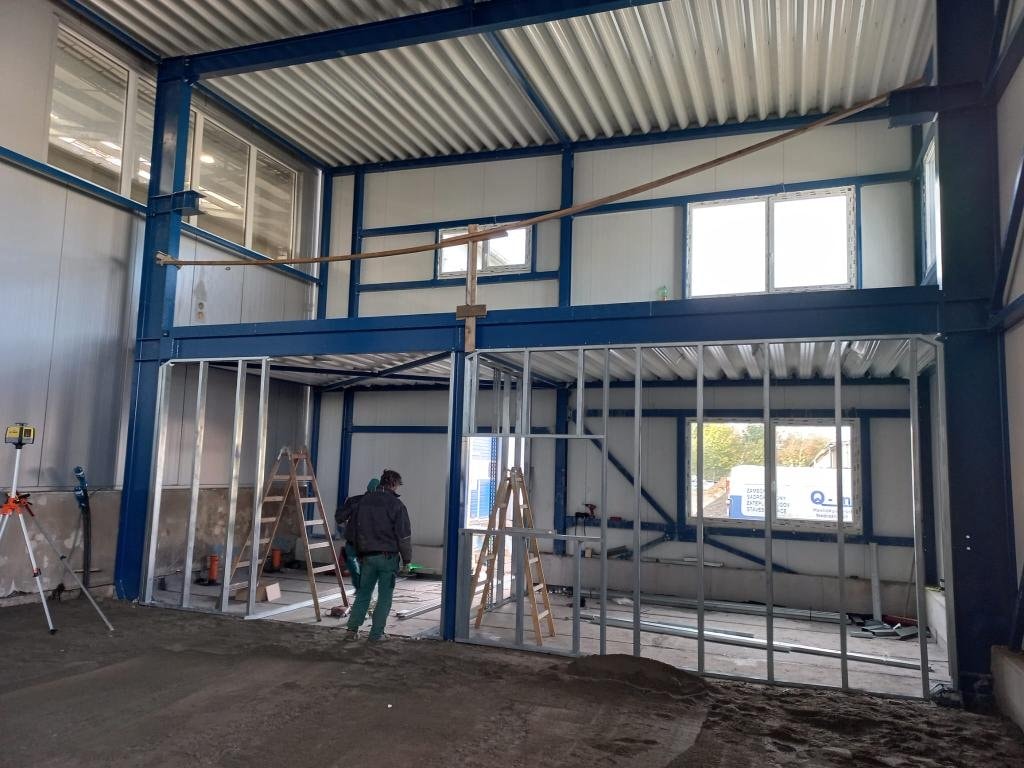

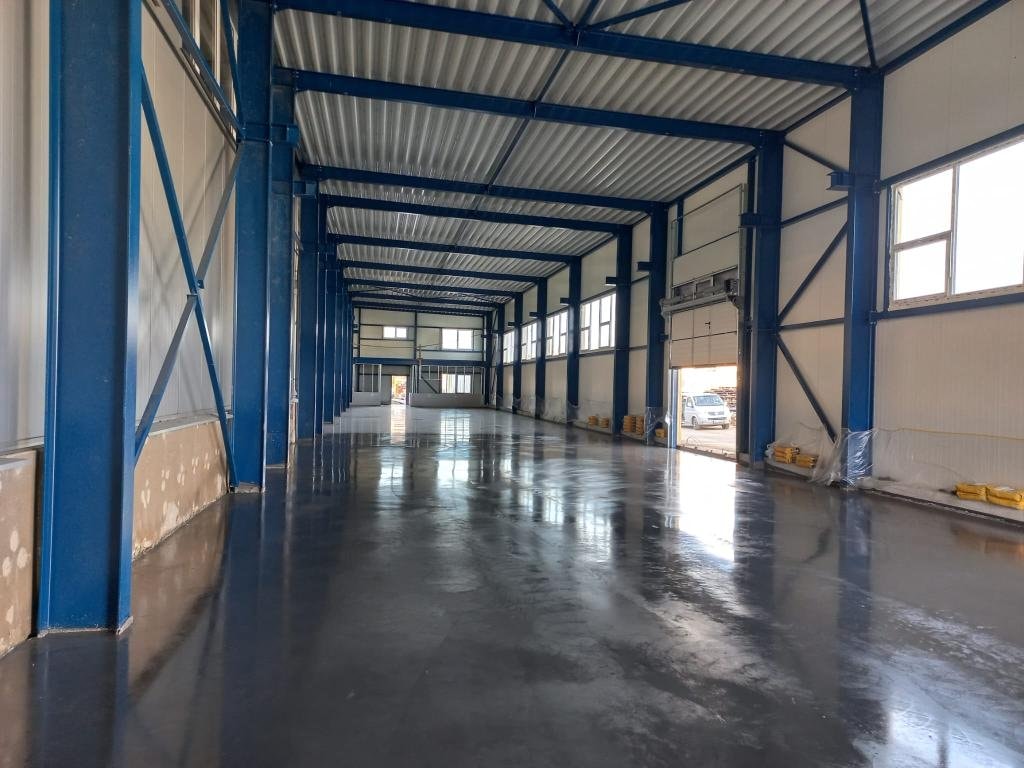

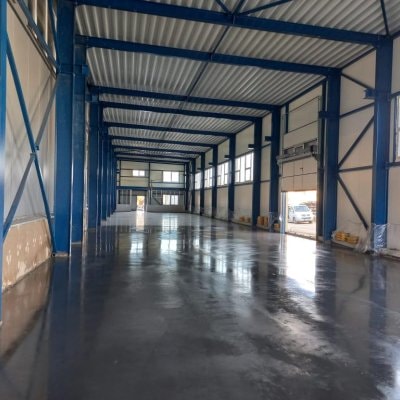

Přístavba probíhá podél delšího rozměru. Jedná se o jednolodní rámovou ocelovou konstrukci s pultovou střechou s mírným sklonem. Založení bylo díky dobrým geologickým poměrům možné na patkách. Hala má částečnou patrovou vestavbu. Po celé délce je mostový jeřáb s nosností 5t.

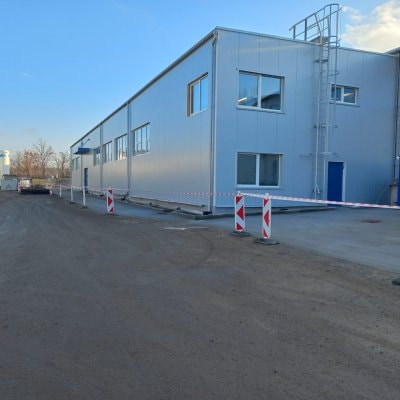

Na fasádní opláštění byly použity sendvičové panely s pěnovým jádrem tl.120 mm v RAL 9006 z exteriérové strany. Z interiéru je panel v RAL 9002. Ocelovou konstrukci chtěl investor zvýraznit, proto si zvolil kontrastní RAL 5010.

Netypické řešení - svislé kladení panelů

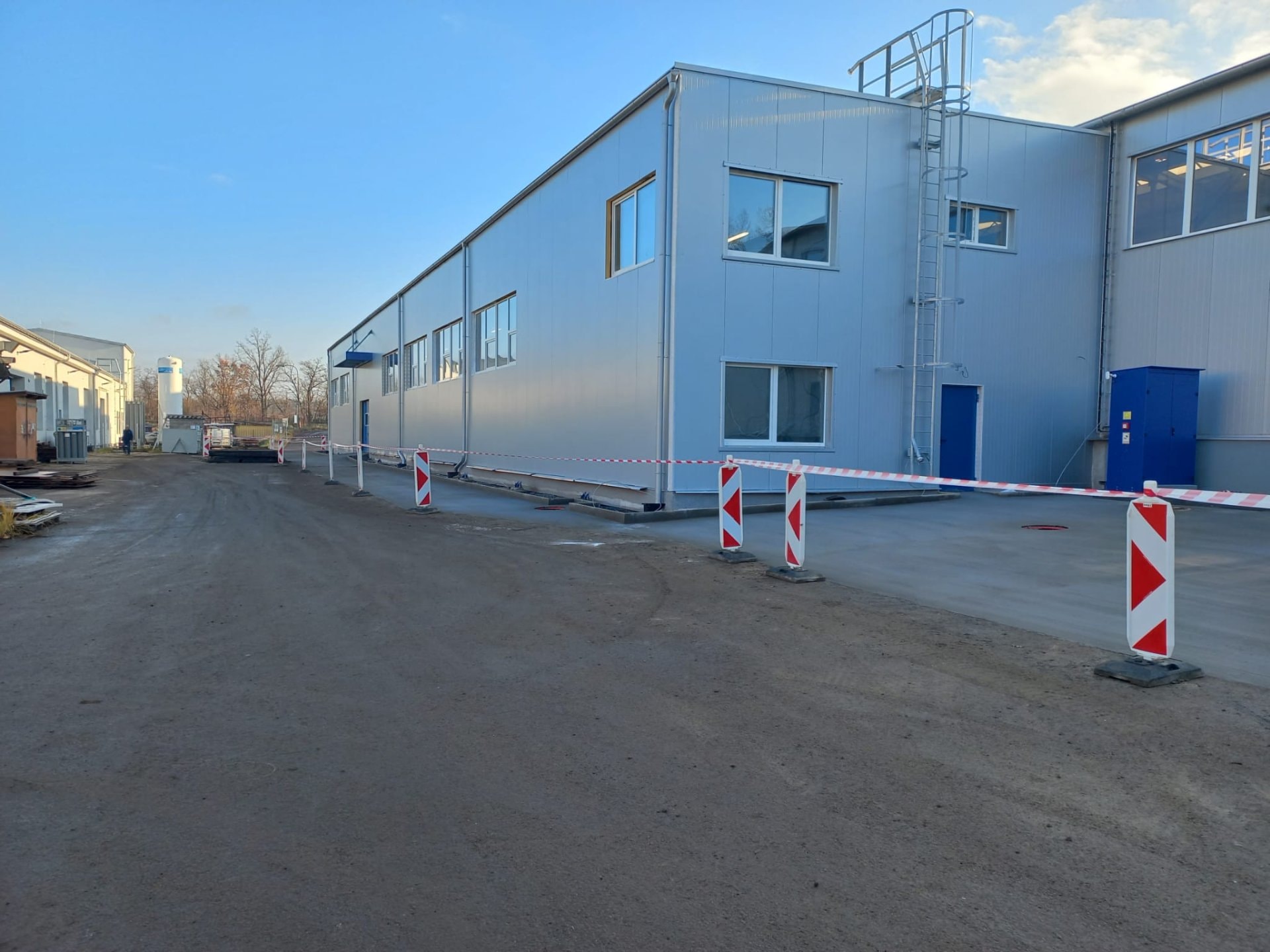

Vzhledem k tomu, že prosvětlení do haly je pomocí oken po téměř celé délce této přístavby, s výhodou jsme využili podpůrných ocelových prvků (tzv. okenních výměn) a zvolili způsob svislého kladení a tím pádem byly použity panely se skrytým spojem, čímž fasáda dostala jednolitý ráz - nejsou v místě každého rámu nosné konstrukce lemovací krycí prvky kotvení (tzv. omegy) a dále pak nejsou v místě vodorovných prvků (tzv. paždíků) vidět žádné hlavičky šroubů, jak běžně bývá u konkurenčních staveb zvykem. Ne vždy je svislé kladení vhodné a výhodné, proto tento způsob používáme jen výjimečně, standardně klademe panely vodorovně.

Řešení střechy a střešního pláště

Střešní plášť je proveden jako lehký skládaný s požární odolností  REI 15 DP1. Trapézový plech je ze spodní strany v RAL 9002 a celý interiér tak působí světlým dojmem a modrá ocelová konstrukce tak krásně vyniká. Shora je pak střešní plášť zakončen hydroizolační mPVC fólií a je provedeno svislé napojení na vyšší objekt, ke kterému se nová přístavba napojuje.

Jelikož byl požadavek na podstřešní vedení technologií, které se má chytat do nosného střešní TR-plechu, bylo třeba ho na toto zatížení nejen správně navrhnout, ale i při realizaci pak dobře zatížení rozložit.

Doplňky k přístavbě haly

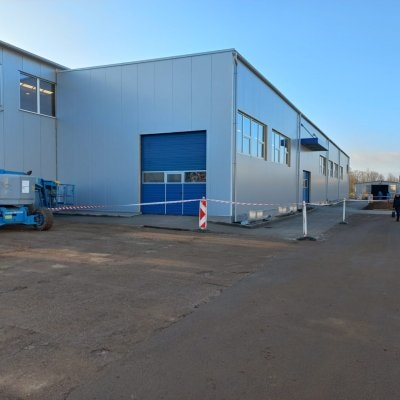

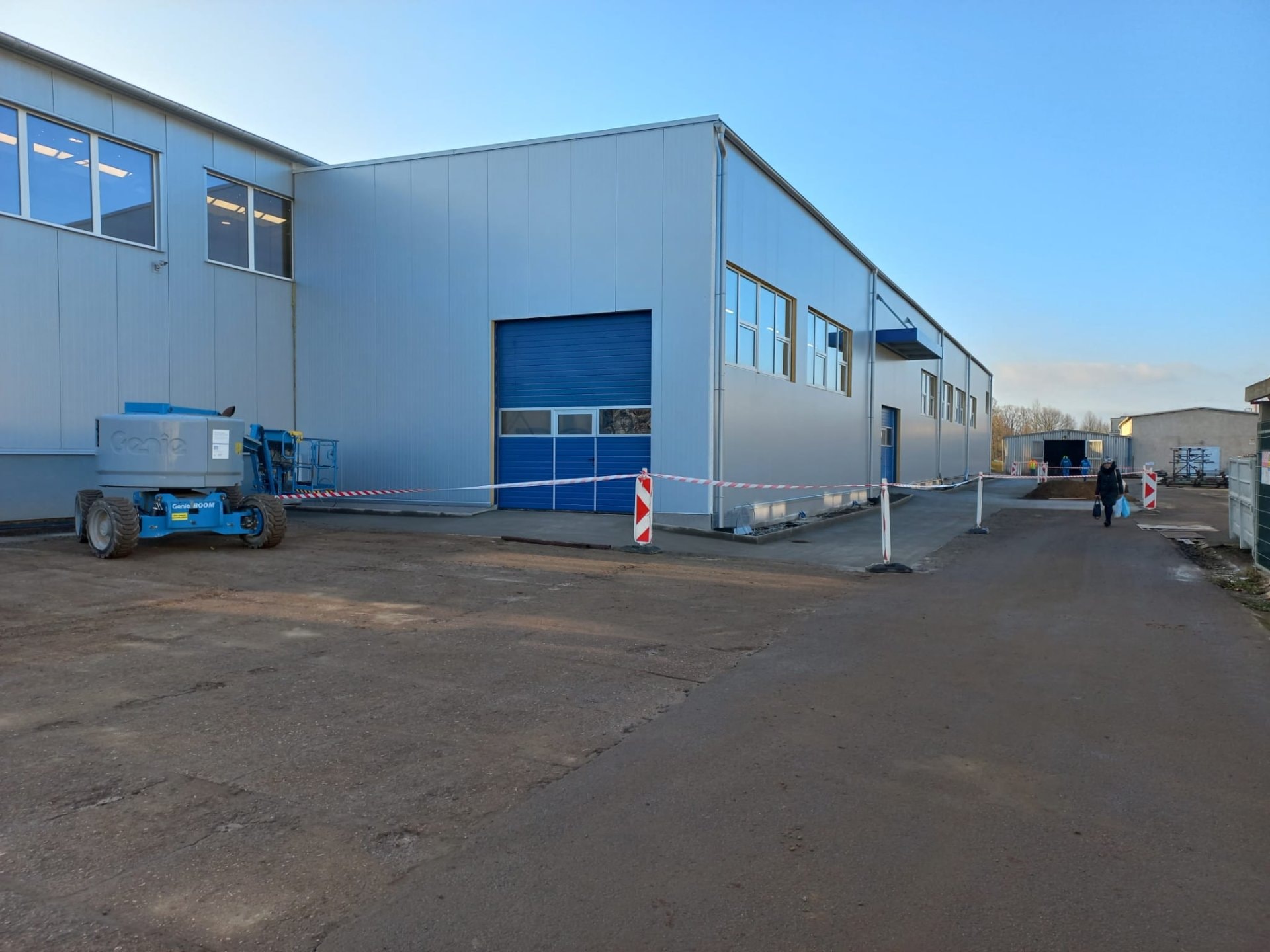

Dále jsou do fasády haly uvažovány dvoje sekční vrata, v každých je pak jedna prosvětlovací sekce. Z důvodů požadavků na únikové cesty bylo využito provedení integrovaných dveří do jedněch těchto vrat a jsou s panikovým kováním. RAL vrat z exteriérové strany je 5010, z interiérové strany pak RAL 9002, jako panely. Přístup na střechu objektu zajišťuje žárově zinkovaný požární žebřík na krátké štítové straně.
