Aluminium SW s.r.o.

Realizace: 2024

Rozměry:  24 x 33 x 8 m

Občas se setkáváme i s požadavkem, že nás osloví investor, který má již hotovou ocelovou konstrukcí a přeje si jen opláštění.

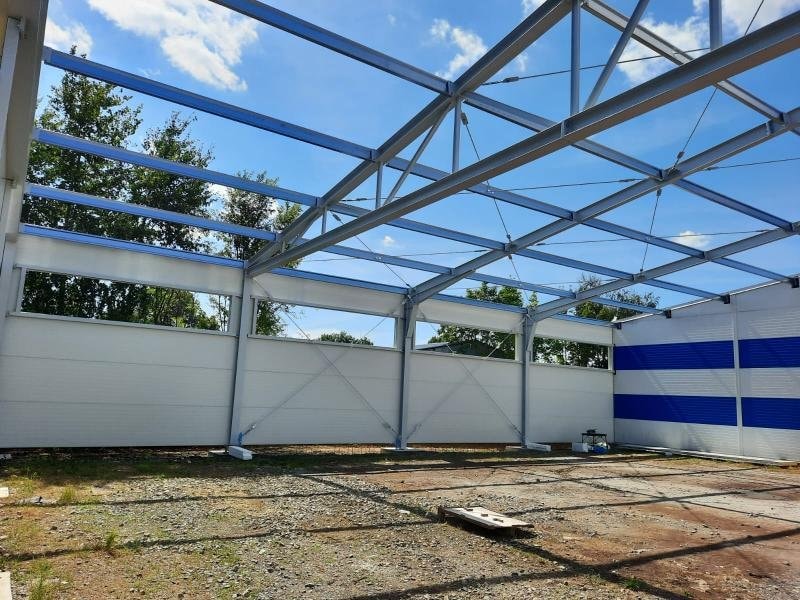

Nosná konstrukce je v tomto případě ve tvaru sedlové střechy, z válcovaných profilů s použitím několika příhradových vazníků a se střešními tenkostěnnými vaznicemi.  Spád střechy je na delší rozměr, uprostřed haly jsou podpůrné nosné sloupy a přibližně uprostřed spádu pak zdvojené vaznice pro přeložení střešních panelů.

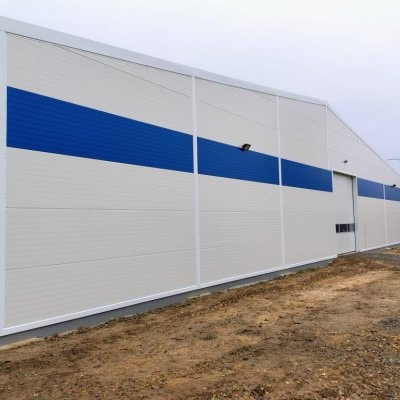

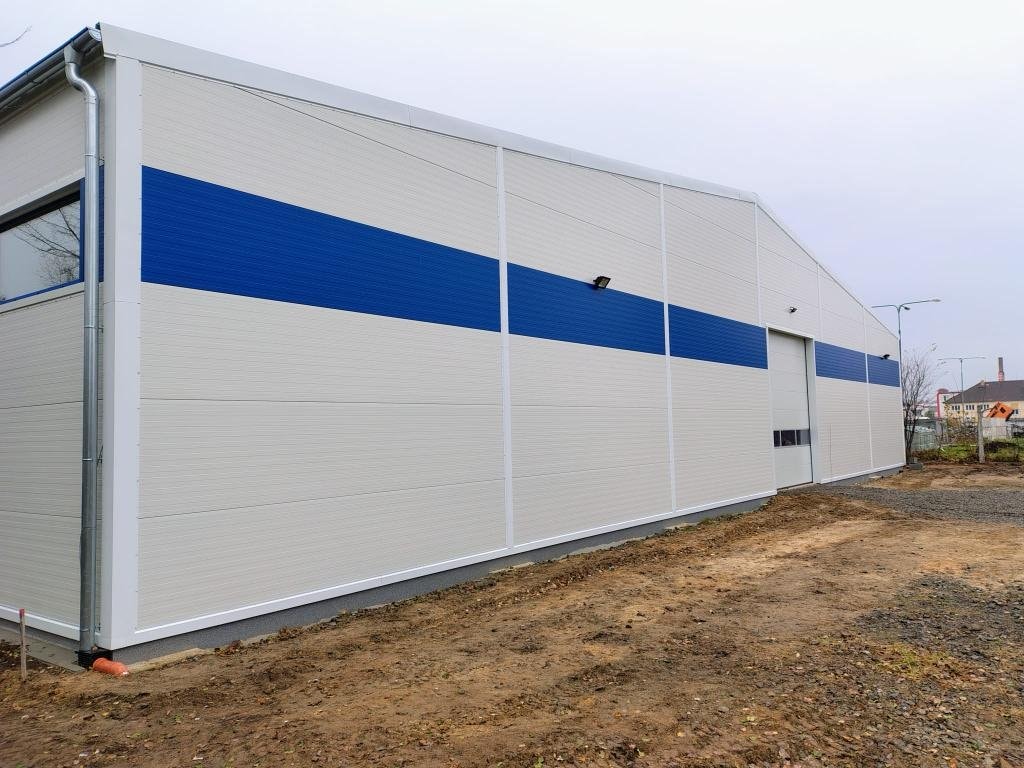

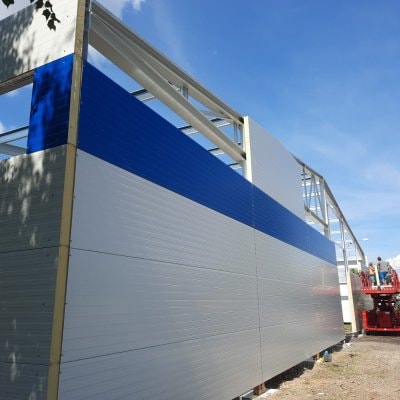

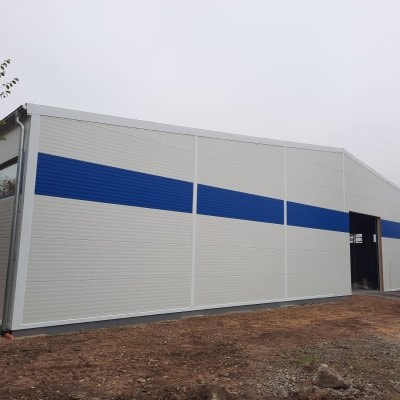

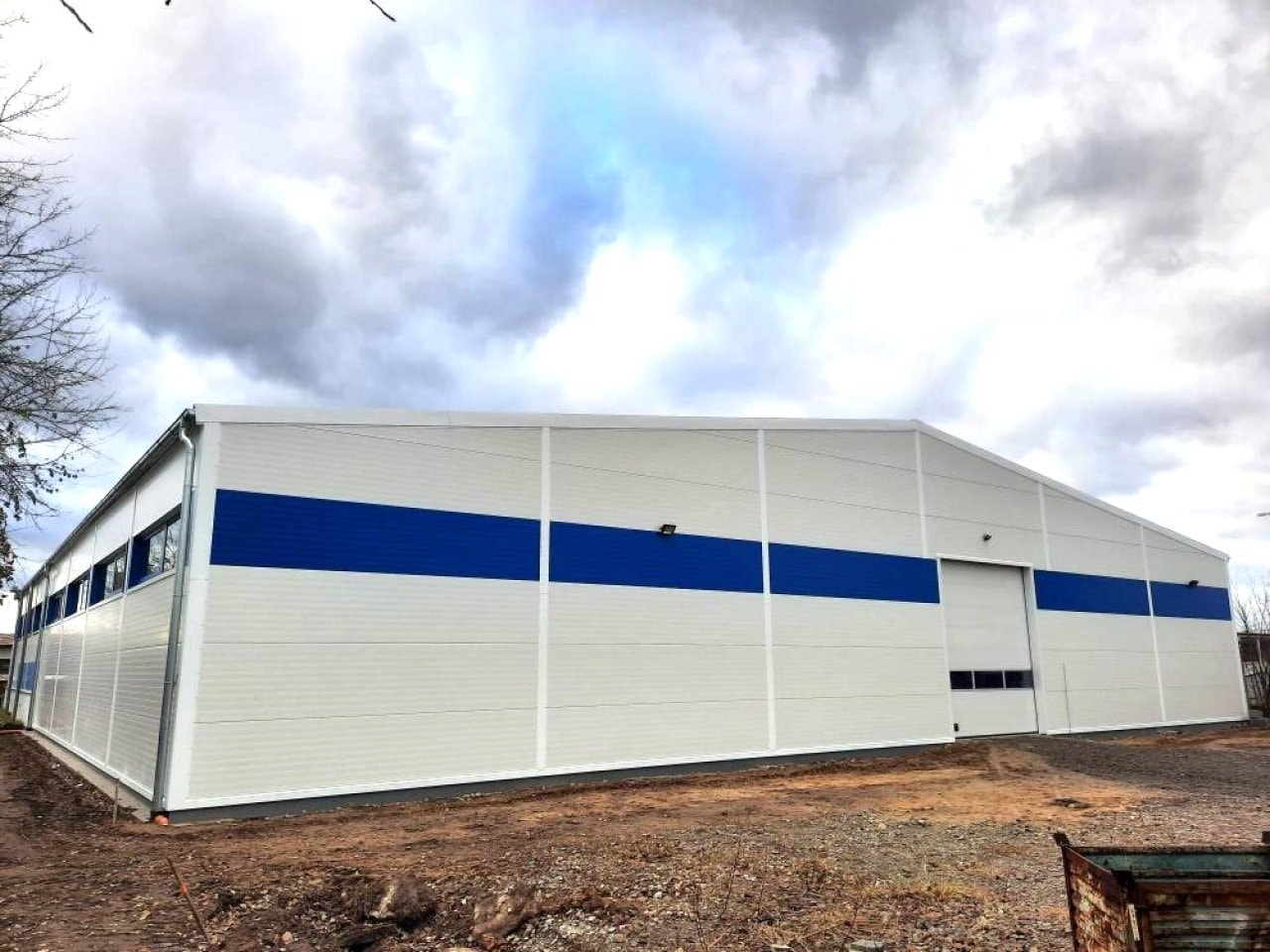

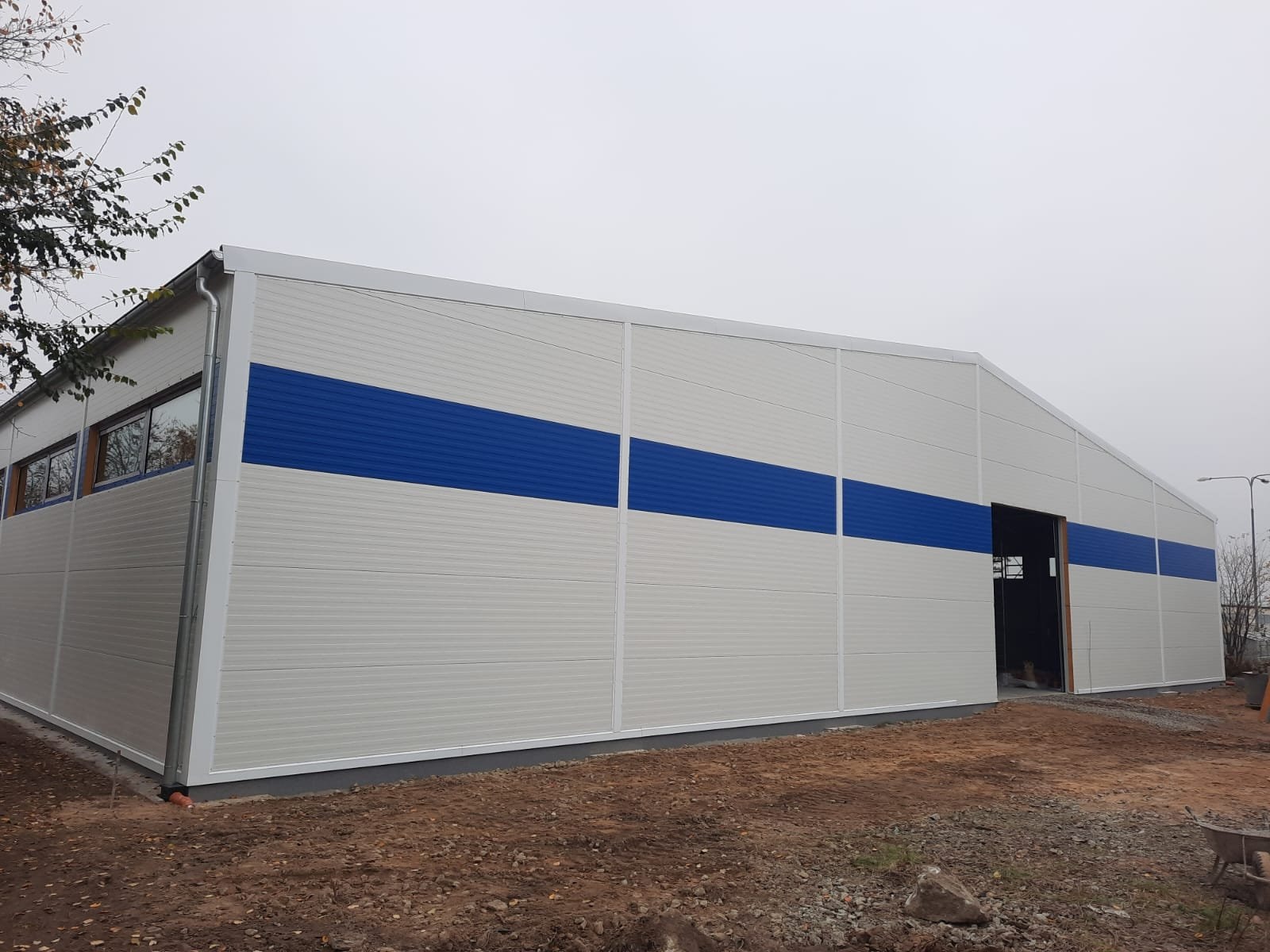

Nabídli jsme tedy pouze fasádní a střešní opláštění této konstrukce v podobě sendvičových panelů. Z exteriérové strany fasády bylo přáním investora mít modrou RAL 5005 v kombinaci s šedobílou RAL 9002, z interiérové strany pak jednotná RAL v podobě 9002. Přesně tak, jako na stávajícím objektu.

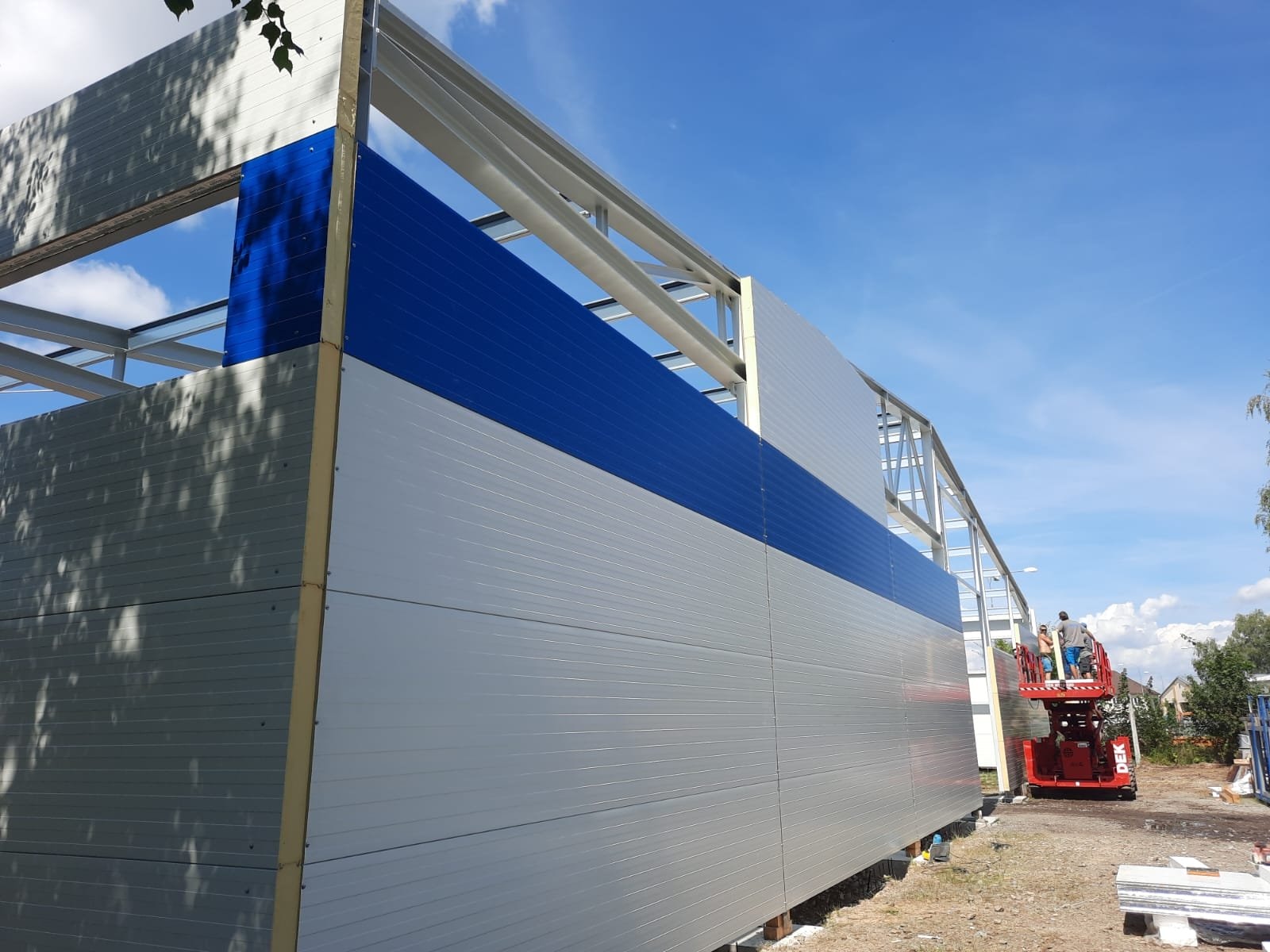

Tloušťka jádra fasádního pěnového panelu je 120 mm s požární odolností EW 15 DP3.

Na střešní plášť jsou pak použity silnější střešní sendvičové pěnové panely s jádrem tl. 160 mm. Barevné řešení střešních panelů je v RAL 9002 oboustranně.

Výhledově je uvažováno s instalací fotovoltaické elektrárny, proto střešní panely musí plnit klasifikaci Broof T3.

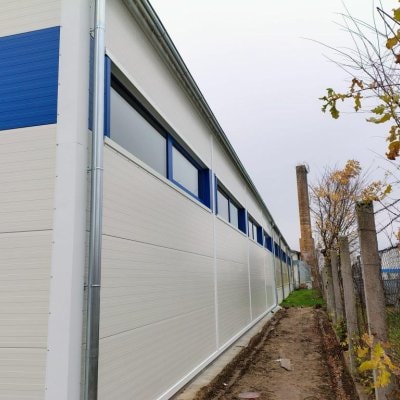

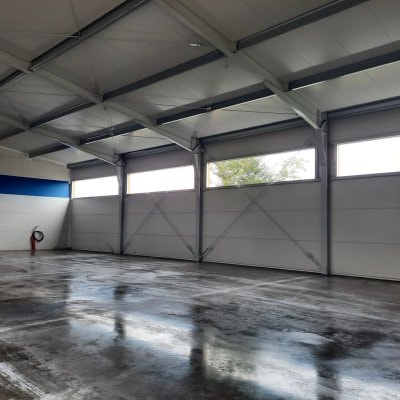

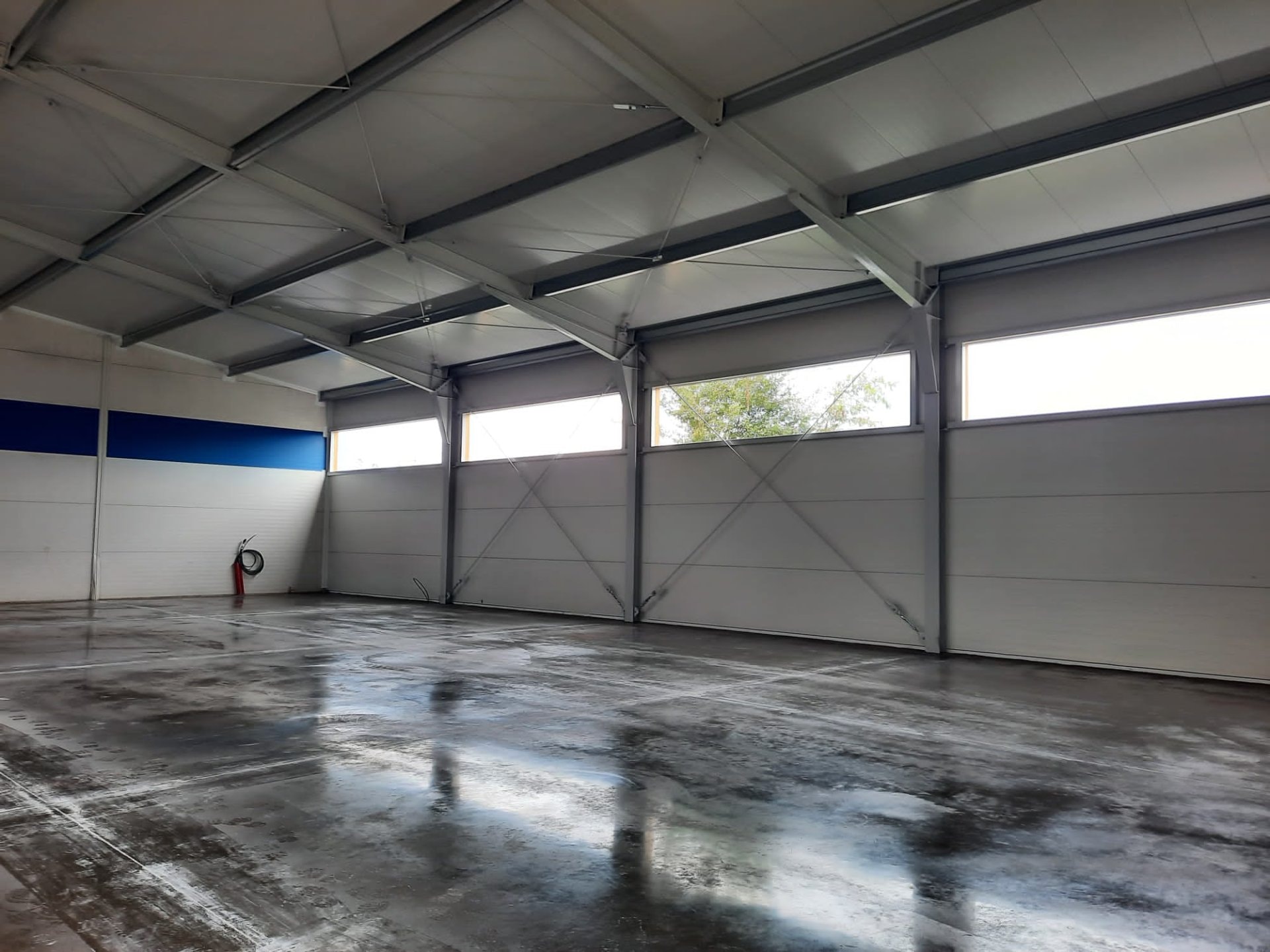

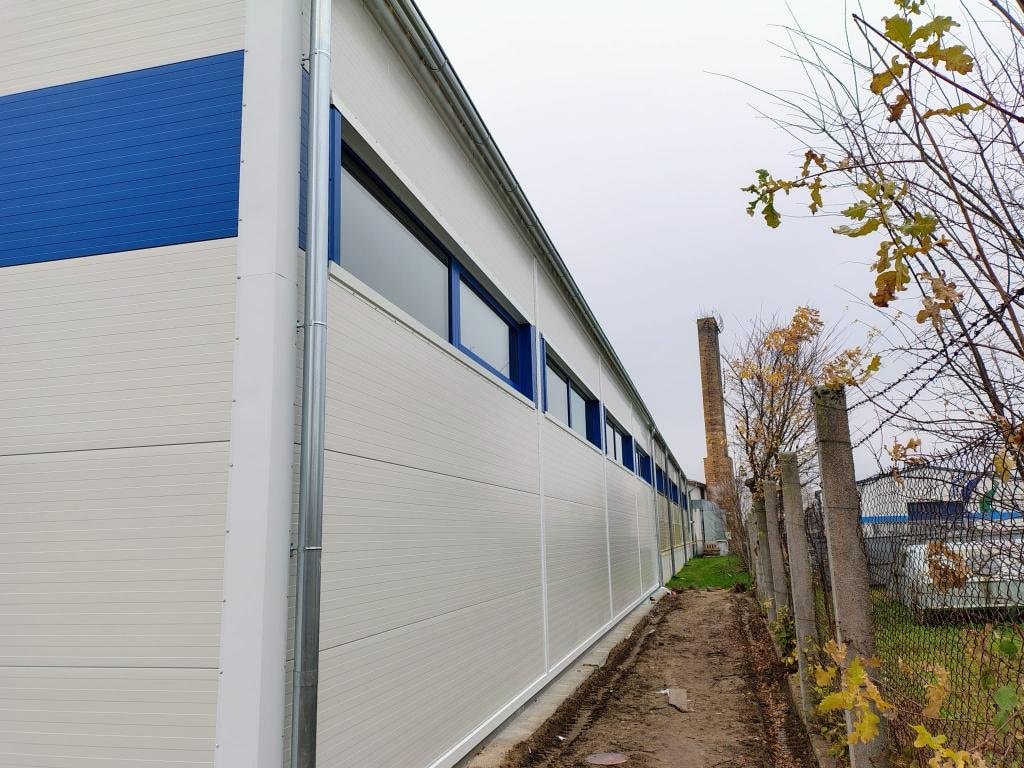

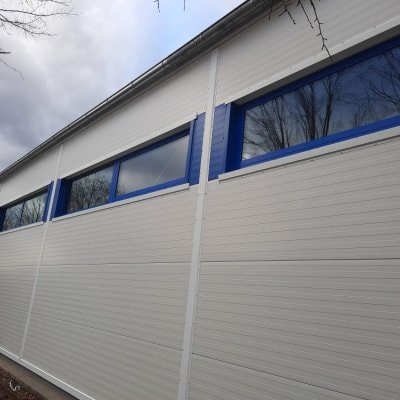

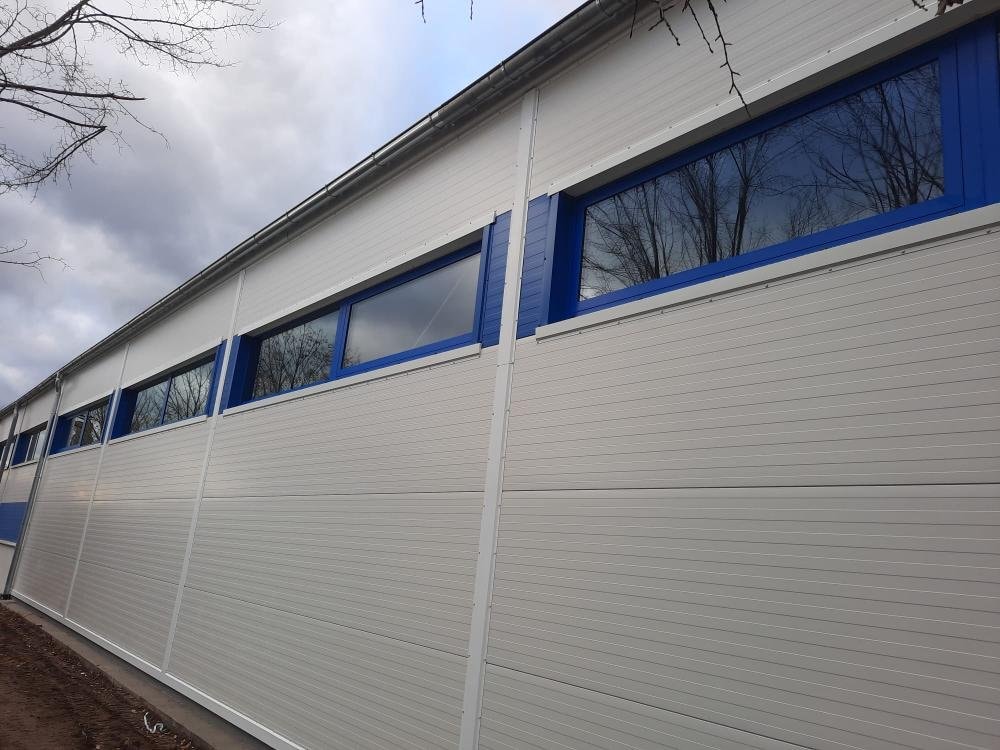

Prosvětlení do této haly zajišťují okna, která jsou po obou stranách ve směru prodloužení a jedna prosvětlovací sekce v jedněch sekčních vratech umístěných ve štítu. RAL těchto výplní ve standardní bílé barvě. Fasádní výplně otvorů si kompletně zajišťoval investor sám.

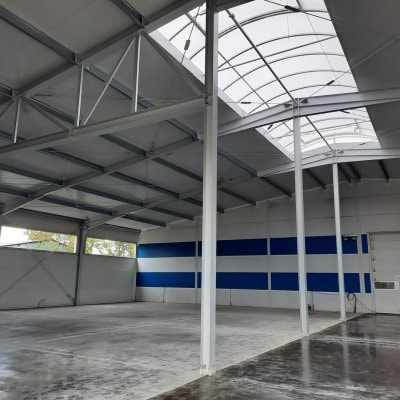

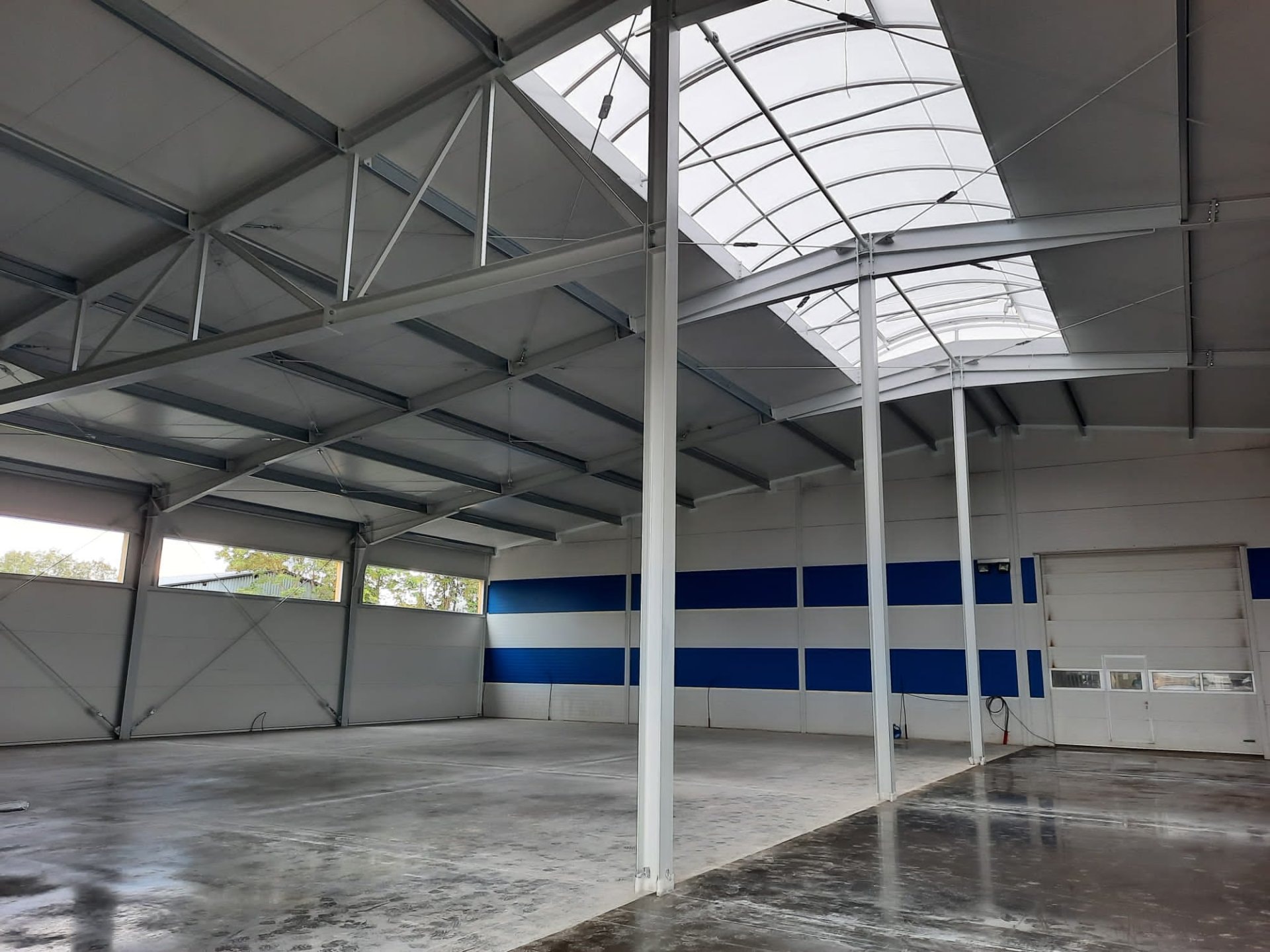

Ve střešním plášti je pak umístěn pásový obloukový hřebenový světlík, se kterým už uvažovala nosná konstrukce. Podsadu tohoto světlíku tedy nebylo nutné stavebně řešit, pouze ji dobře zaměřit, aby zasklení 20 mm dutinkovým opálovým polykarbonátem bylo vyhovující. Půdorysný rozměr světlíku je 4 130 mm x 12 160 mm a pro zajištění denního větrání jsou v tomto světlíku osazeny 2 klapky o rozměru 2 000 mm x 2 500 mm.
